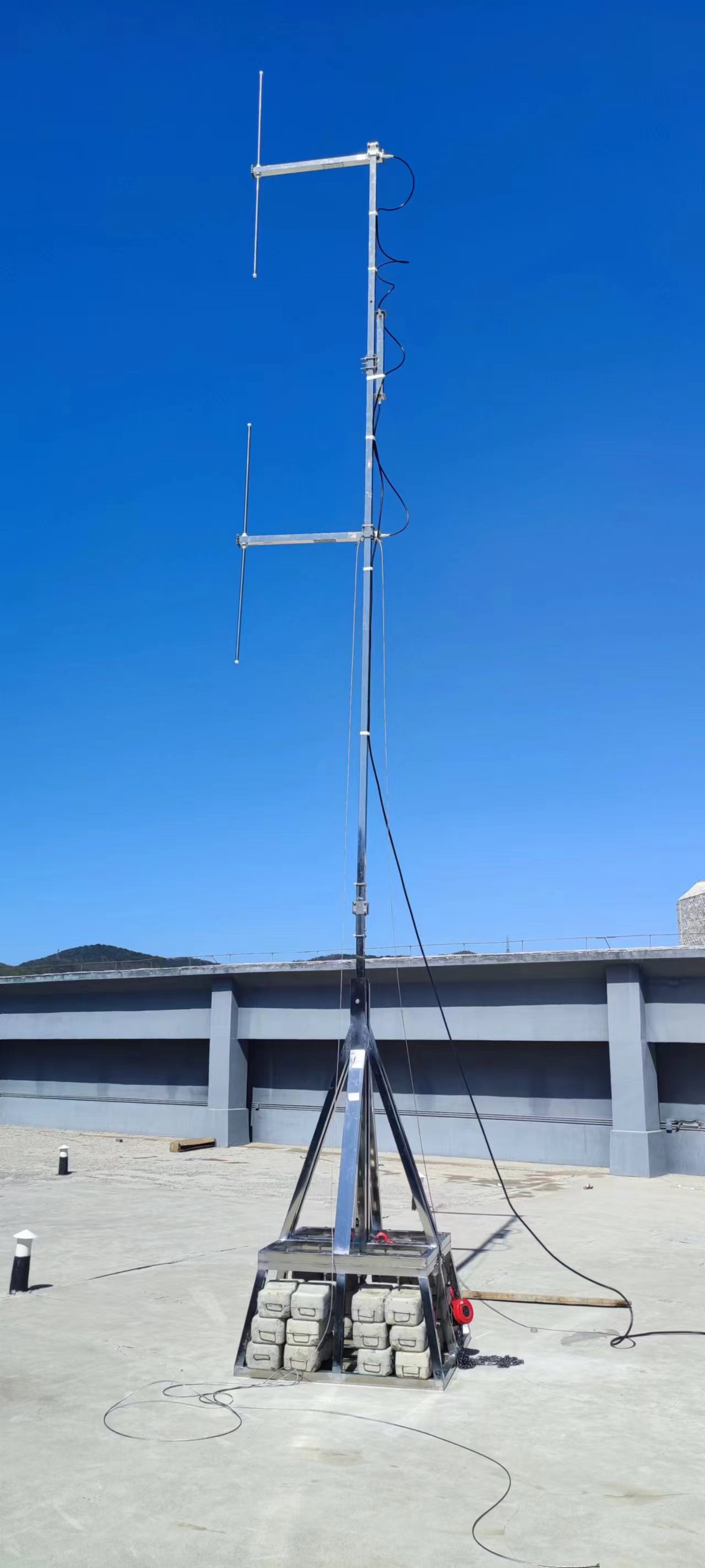

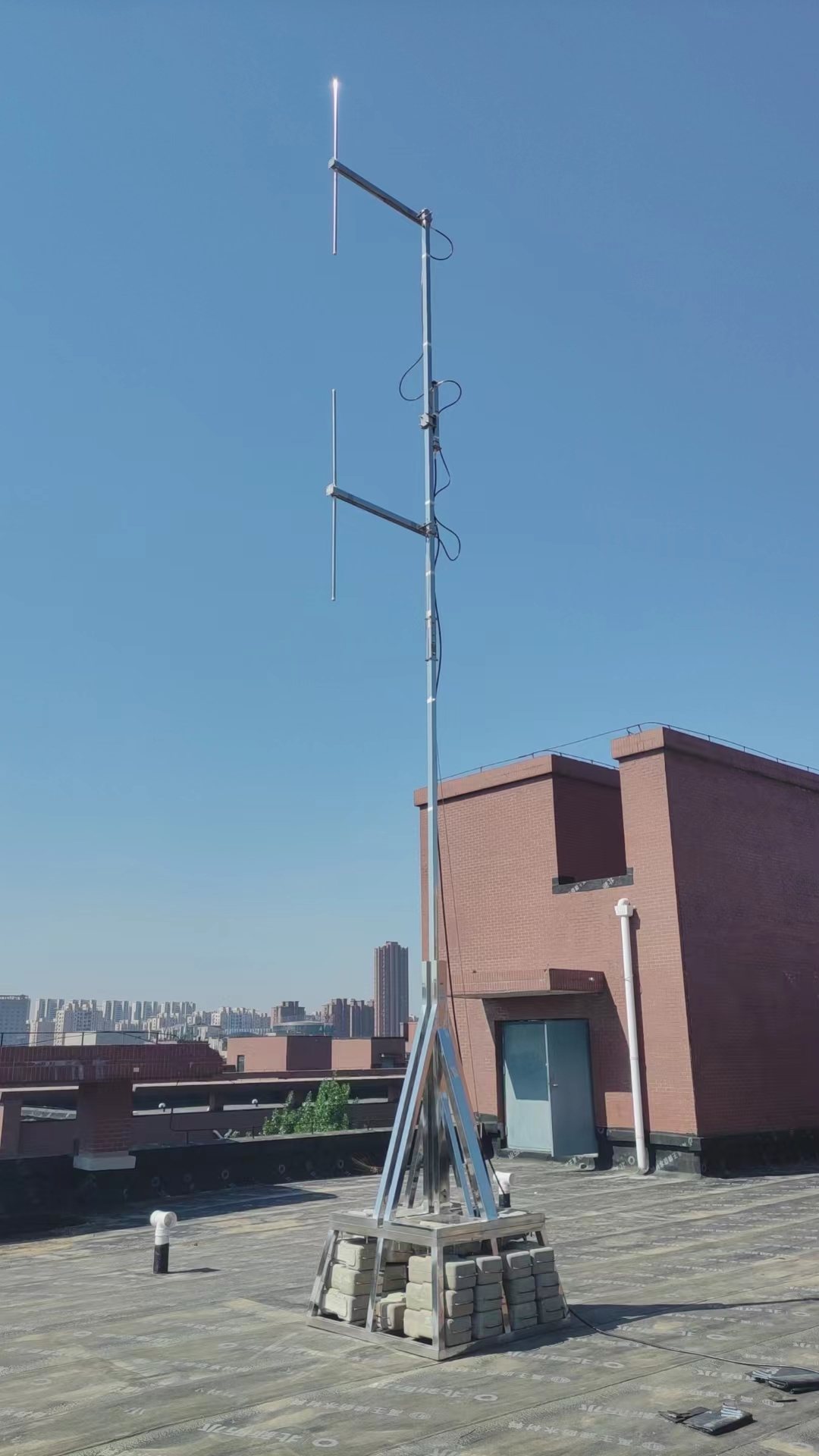

二元陣半波偶極子天線

             天線陣的工作原理可以看成是電磁波（電磁場）的疊加。對幾列電磁波來講，當它們傳到同一區域時，按照疊加原理，電磁波将産生矢量疊加。疊加結果不僅與各列電磁波的振幅大小有關，而且與它們在相遇區間内相互之間的相位差有關。我們知道，電磁波的相位組成包含三部分：時間相位，空間相位，初相位。就初相位來講，當發射天線和工作頻率确定後，其初相位就是确定的，而在幾列電磁波相遇的時刻，時間相位也是确定的，隻有空間相位可能發生變化，因為組成天線陣列的各單元天線位置不同，各自發出的電磁波傳到同一接收區域時所走的空間路徑不同，這樣就會造成空間相位的數值大小不相同。正是由于位于不同位置上的發射天線所發出的電磁波傳到同一接收區域造成的空間相位出現差别，必然引起幾列電磁波在相遇區域形成同相位疊加，總場強增強，反相位疊加，總場強削弱。若總場強的增強和削弱區域在空間保持相對固定，就相當于用天線陣改變了單個天線的輻射場結構，這就是天線陣改變1 場大小和方向性的原理
